一、概述

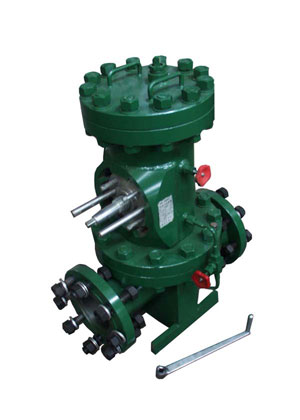

高級閥式孔板節流裝置是一種新型的節流裝置，主要用于圓形管道流體的流量測量。該產品被廣泛使用在氣田、天然氣的計量上。
二、特點及優點
特點:
1.隨流量的變化可實現不斷流更換不同孔徑的孔板。
2.不需附設旁路，減少占地面積，簡化了工藝流程。
優點：
1.操作方便，更換孔板時只需操作一個手柄提升孔板組件。
2.結構緊湊，體積小，重量輕。
3.裝置密封性能可靠，維護方便。
三、性能規格
1.適用介質：凈化天然氣、城市煤氣、輕烴及各種非腐蝕介質，也可用于液體測量；
2.公稱壓力Pn（MPa）：≤6.4；
3.公稱通徑Dn（mm）：50、80、100、200、250、300、350、400；
4.使用介質溫度：-30℃~120℃；
四、維護、保養及注意事項
1.更換和保養孔板時，用無鉛汽油清晰孔板表面、密封圈及導壓管；
2.維護和包養孔板時，目測檢查孔板、內孔及入口直角邊緣，如有劃傷、蝕坑、磨損、變形等缺陷，應于更換；
3.密封圈如有損傷、變形必須更換；
4.在旋轉手把時，應特別注意連接塊、孔板座即將壓緊到位時，用力不得突然過猛；
5.拆裝孔板時，不得使擋圈、孔板表面及密封圈劃傷碰損；
6.不得用金屬器具來清楚孔板上的污物，避免劃傷碰損；
7.孔板閥和導壓系統及前后管道應定期進行檢查，并通過排污閥清除污垢；
8.每次換裝孔板后，將手把取下并保管好。
